PRO系列

一、产品介绍

高性能三维扫描仪，配备高品质扫描到 CAD 软件

高效逆向工程工作流的关键在于将 3D 扫描数据快速无缝转化为可直接使用的 CAD 模型与 3D 打印模型。为此，产品设计师需要一款高性能激光三维扫描仪，既能采集各种表面的细微细节，又能在任意环境中表现稳定，且始终保持高精度不受影响。

另外，选择搭载善长三维扫描高阶处理的软件，其提供强大的草图与建模工具，以更高效、更快捷的方式实现从扫描到 CAD 的过程，同时还支持 3D 模型数据与原始扫描数据的直接对比。

HandySCAN | PRO 系列与扫描到 CAD Pro 软件的打包方案以更强大、更易及、更可靠的特性助力客户加速产品开发，缩短上市周期以及降低研发成本。

二、技术参数

规格				参数

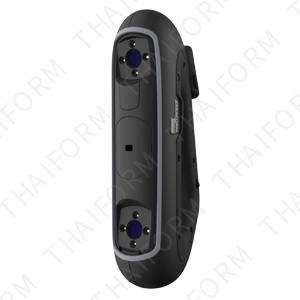

仪器型号				HandySCAN | PRO 系列
精度(mm)				0.030 mm
体积精度 (mm)	(基于部件尺寸)			0.020 mm + 0.060 mm/m
	采用 MaxSHOT Next™ | Elite			0.030 mm + 0.015 mm/m
测量能力 (与物体的距离 = 0.35 m (1.2ft )			销钉	1.00 mm
			孔	1.50 mm
			台阶	0.03 mm
			壁面	0.750 mm
测量分辨率(mm)				0.025 mm
网格分辨率(mm)				0.100 mm
测量速率(mm)				1,200,000 次测量/秒
光源				23条蓝色激光线
扫描仪控件				触控显示屏
工作距离(mm)				250-450 mm
景深(mm)				200 mm
部件尺寸范围 (推荐)(m)				0.05-4 m
输出格式				.dae, .fbx,.iges, .ma, .obj, .ply, .step, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
逆向工程软件				扫描到 CAD Pro (标配)
仪器重量 (kg)				0.92kg
尺寸(长 x 宽 x 高)				79 x 150 x 304 mm
连接标准				1 X USB 3.0

(1) 校准球体标准件直径测量的典型值。

(2) 校准长度标准件球体间距测量值。 通过体积精度优化的可集成摄影测量获取数据。

(3) 使用 MaxSHOT 3D 时,系统的体积精度不可高于所述型号的默认精度。

(4) 激光类别：2M（对人眼安全）。

(5) 也与通过网格和点云导入的所有主要计量、CAD、计算机绘图软件兼容。

三、功能介绍

产品介绍

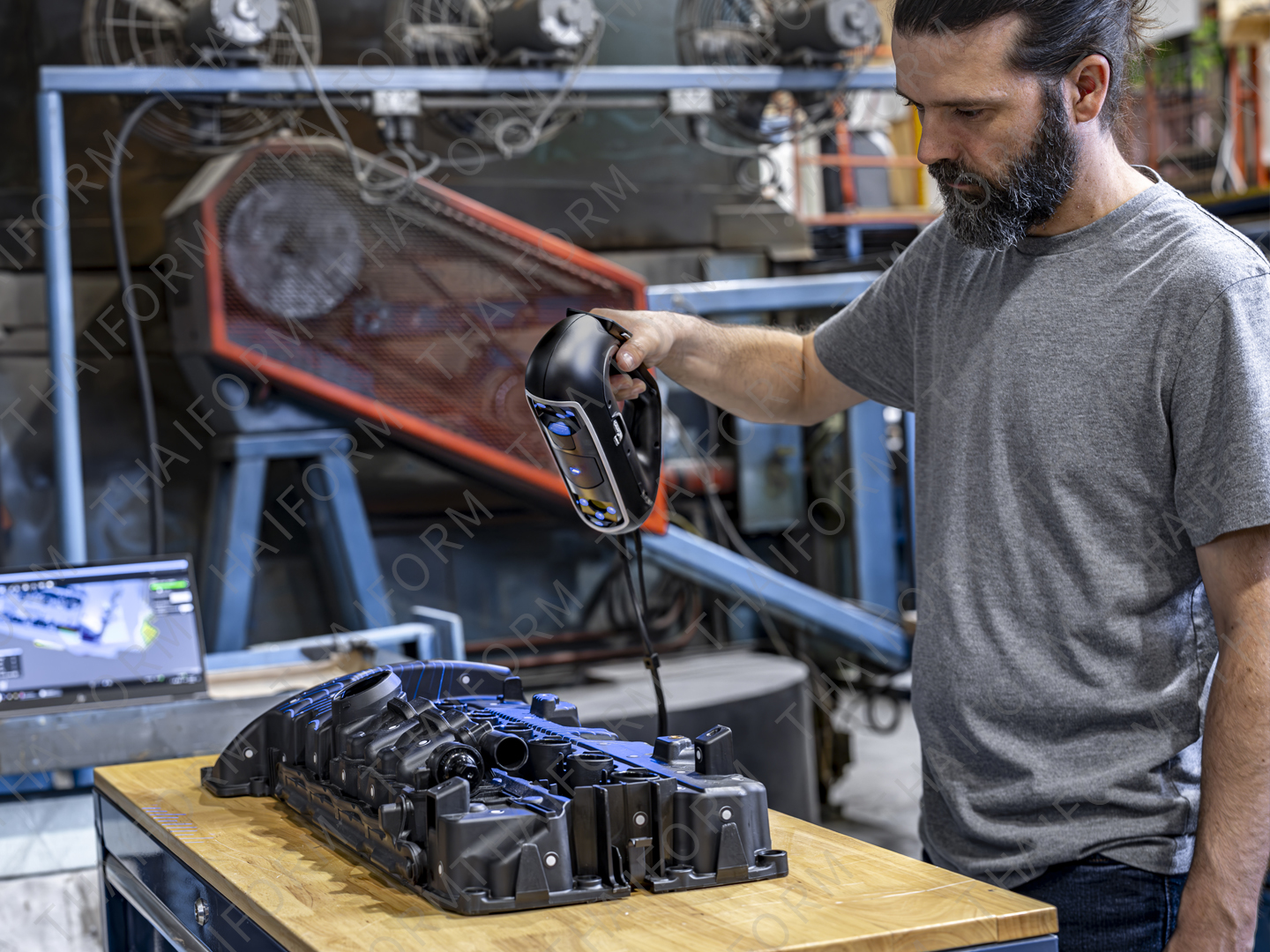

HandySCAN 3D | PRO 系列为产品开发和逆向工程的便携式 3D 测量树立了行业标杆。以广受信赖和久经考验的技术为依托，在任何场景、各种表面上，无论部件多么复杂，这款三维扫描仪均可实现更理想的精度、分辨率和简易性。

其高阶技术规格参数使其成为技术创新者和工程专业人士的理想解决方案，以强大、易用的方式满足他们的需求，帮助他们加速产品开发、缩短上市周期和降低研发成本。

制造工艺

根据国际公认的 ISO 9001 标准，采用最高质量管理体系设计、制造和校准 HandySCAN 3D 扫描仪。

高品质 & 三维精度标准

产品和服务质量至关重要，作为便携式三维测量领域的先锋，我们致力于开发超越客户需求的创新解决方案。持续改进流程，提升行业标准，确保客户满意。
